¿Cómo podemos integrar pilas de combustible de hidrógeno intuitivas y prácticas en la educación?

Pilas de combustible de hidrógenoGracias a su alta eficiencia y limpieza, han atraído una gran atención en campos como los drones y los vehículos comerciales. La formación en energía del hidrógeno en las escuelas profesionales trasciende las fronteras disciplinarias y requiere tanto integración teórica como apoyo práctico. Por lo tanto, ¿cómo podemos diseñar una herramienta didáctica verdaderamente interdisciplinaria y práctica para ayudar a los estudiantes a dominar la tecnología de la energía del hidrógeno desde sus principios hasta sus aplicaciones?

1. Diseño del sistema central e implementación de funciones

1.1 Unidad de suministro de hidrógeno: Reconstrucción de los parámetros de seguridad con almacenamiento de hidrógeno en estado sólido

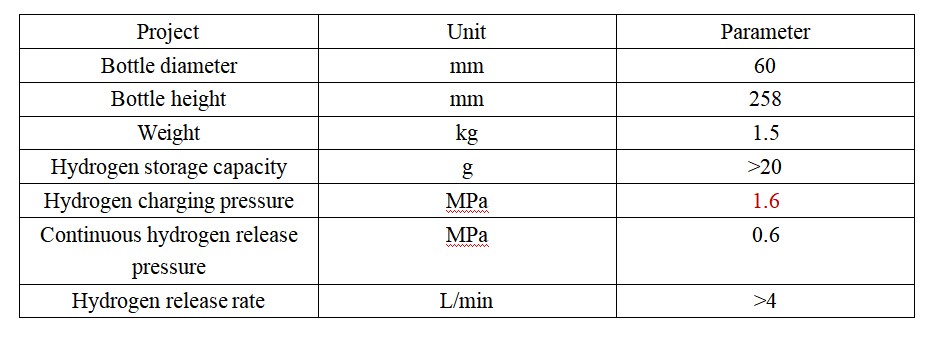

Como componente central del suministro de hidrógeno, los parámetros clave del estado sólido almacenamiento de hidrógeno cilindros son los siguientes:

Seguridad básica: Nuestra empresa diseñó el sistema de almacenamiento de hidrógeno sólido con una presión de carga de 1,6 MPa, muy inferior a la de los cilindros de gas de alta presión (normalmente 35 MPa). Esto reduce considerablemente el riesgo de fugas y deflagraciones, lo que lo hace ideal para el ámbito docente.

Control preciso: Al utilizar una combinación de válvula reductora de presión y válvula solenoide junto con un sensor de presión, se construye un sistema de gestión de circuito de gas inteligente para lograr una regulación precisa del flujo de hidrógeno y el corte automático de sobrepresión, integrando conceptos de control de seguridad de grado industrial en el proceso de enseñanza.

Filtración fina para protección: se instala un filtro de partículas tipo T en la línea de suministro de gas para interceptar las impurezas de partículas en el hidrógeno, proteger el electrodo de membrana de la celda de combustible, extender su vida útil y reducir los costos de enseñanza y mantenimiento.

1.2 Gestión de energía y diseño de unidades de carga

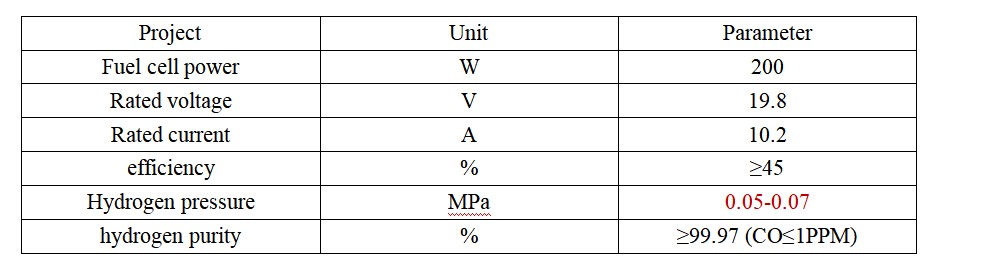

Los parámetros principales de la pila de combustible utilizada en este dispositivo de enseñanza son los siguientes:

Unidad de control de pila de combustible (FCU): arranque y apagado automático de la pila de combustible, monitorización de presión de hidrógeno, protección contra sobrecorriente, monitorización de tensión, detección de temperatura, monitorización de potencia, etc.

Baterías de iones de litio Proporcionan energía de arranque a la unidad de control de la celda de combustible (FCU) y accionan la válvula de entrada de hidrógeno para prellenar la pila de combustible con hidrógeno hasta que esta complete la inicialización electroquímica y alcance un umbral de salida estable. Cuando la potencia de carga aguas abajo es inferior a la potencia nominal de la celda de combustible, el sistema proporciona carga de corriente constante a las baterías de iones de litio. Si la potencia de carga aumenta repentinamente, las baterías de iones de litio responden con una descarga de alta velocidad para compensar la potencia dinámicamente.

Módulo regulador de voltaje: La unidad de control de entrada de energía (FCU) generada por la celda de combustible emite un voltaje constante a través de un módulo CC-CC para adaptarse a la carga externa.

Carga y medición: Utilizando un ventilador como carga para simular escenarios reales de consumo de energía, esta actividad demuestra visualmente la dinámica de la potencia de salida. Al monitorear la corriente y el voltaje del ventilador en tiempo real mediante amperímetros y voltímetros, los estudiantes pueden calcular directamente la eficiencia del sistema, completando así un proceso de formación científica que abarca desde la observación hasta la cuantificación.

1.3 Unidad de Control y Monitoreo Inteligente

Control del sistema: se utiliza un PLC Siemens para implementar un control lógico confiable en el nivel subyacente (inicio/parada, protección contra enclavamiento) y se utiliza la pantalla táctil MCGS para proporcionar una interfaz hombre-máquina fácil de usar.

Visualización y adquisición de datos: la pantalla táctil muestra todos los parámetros como voltaje, corriente, potencia, presión de hidrógeno y temperatura en tiempo real, y admite la exportación de datos, lo que proporciona soporte de datos para el análisis de eficiencia y el trazado de curvas características.

Diseño de integración del panel: todos los componentes están integrados en el panel resistente a la corrosión, con flechas de proceso y descripciones de texto que muestran claramente toda la cadena de generación de energía de celdas de combustible.

El dispositivo de demostración didáctica completamente integrado abarca todo el proceso de generación de energía mediante pilas de combustible de hidrógeno. Este dispositivo integra módulos para el almacenamiento de hidrógeno en estado sólido, la generación de energía mediante pilas de combustible, la gestión de energía y la aplicación de carga, demostrando exhaustivamente las tecnologías clave para convertir la energía del hidrógeno en energía eléctrica. Basado en la tecnología de pilas de combustible de membrana de intercambio de protones (PEMFC), combinado con el almacenamiento de hidrógeno en estado sólido a baja presión y un sistema de monitorización inteligente, el sistema combina seguridad, fiabilidad y aplicabilidad didáctica. Se puede aplicar ampliamente a la docencia experimental y la investigación en disciplinas como las nuevas energías, la ingeniería química y la automatización eléctrica, contribuyendo al desarrollo de talentos interdisciplinarios.

2. Valor pedagógico

2.1 Fácil de enseñar

Visualización completa del proceso: El panel del dispositivo marca claramente toda la cadena de suministro de hidrógeno, generación y consumo de energía. Gracias a su diseño estructural transparente, puede mostrar intuitivamente todo el proceso de reacción electroquímica, eliminando las barreras abstractas de la enseñanza teórica y ayudando a los estudiantes a comprender rápidamente los conceptos fundamentales.

Análisis cuantitativo de datos: parámetros como la eficiencia de generación de energía y la tasa de utilización de hidrógeno se registran a través de la pantalla MCGS para adaptarse al proyecto de investigación.

2.2 Apoyo a la enseñanza experimental multinivel basada en la investigación:

Experimento cognitivo básico: Guíe a los estudiantes para observar todo el proceso de generación de energía de hidrógeno y medir el voltaje de salida, la corriente y la potencia en estado estable.

Experimentos de investigación de características: al cambiar la carga o el caudal de hidrógeno, se estudian la curva característica VI y la curva de variación de la eficiencia de la celda de combustible; también se investiga el impacto de la pureza del hidrógeno en la eficiencia de generación de energía.

Experimento de integración de sistemas: estudiar el comportamiento de compensación de las baterías de litio durante el arranque del sistema y los cambios repentinos de carga, y comprender la estrategia de gestión del sistema de energía híbrido.

Experimento de seguridad y control: Simule fallas como sobrepresión y observe la respuesta de la lógica de protección automática del sistema.

3. Resumen del diseño

Este dispositivo de demostración de generación de energía con pilas de combustible de hidrógeno no es solo un instrumento experimental, sino también un componente básico de la educación sobre nuevas energías. Permite a los estudiantes ir más allá de las derivaciones teóricas y participar en la operación, observación, registro y análisis prácticos. Gracias a este dispositivo, los estudiantes pueden comprender a fondo cómo se almacena la energía del hidrógeno, cómo se convierte en energía eléctrica y las pérdidas y los problemas de eficiencia durante el proceso de conversión. Esta demostración completa de circuito cerrado, desde el almacenamiento de hidrógeno hasta la generación de energía y el consumo de electricidad, sin duda inspirará a más jóvenes a dedicarse a la investigación científica sobre nuevas energías y a formar talentos de alta calidad adaptados a la futura revolución energética.
